实时三维跟踪测量系统RTTS3D，是在MIAS3D基础上升级开发的全新系统，继承了MIAS3D的数据3D重建与联动显示功能，增加了双目实时和视频图像三维跟踪测量功能。可以对选定的多个不同颜色的运动目标进行跟踪测量。

关键词：无标识，有标识，多目标，多种颜色，视频三维跟踪，实时三维跟踪

应用领域：

1. 人体动作解析；

2. 多目标跟踪及三维重建；

3. 运动物体解析；

4. 动物、昆虫、微生物等行动解析；

5. 刚体姿态解析；

6. 浮游物体的震动、冲击解析；

7. 机器人视觉反馈；

8. 科研、教学等。

主要技术参数：

 1.     基本型配套相机及数据

   双目相机， USB3.0接口（兼容USB2.0），UVC协议，免驱动，帧率30fps，传输速度大于100MB/S，分辨率2560720和1280480。

图像传感器时序同步，确保图像同步输出。相机可变基线可根据目标的远近来调整双目的间距（基线距离）。

注：配套不同型号的相机，系统软件和价格不同。

2. 操作系统：Windows 系统。

3. 数据输出格式：3DS,M3D,trk,txt,ASCII等多种，可以用3DMax、AutoCAD等读取。

4. 图像数据接口：基本型为USB。因相机不同而不同。

5. 适应电脑配置：台式机、笔记本。

测量参数： 目标物在每个瞬间的x、y、z坐标位置、移动距离、速度、加速度、角度、角速度、角加速度、目标间距离、目标间夹角、目标与坐标轴夹角，等等。

功能介绍:

一、便捷的标定功能

包含两种标定方式，界面人性化设计，具备参数文件保存功能，便于后续计算。

（1）线性标定

       主要用于大视场的标定，如飞机机翼旋转测量、人体姿态测量等。

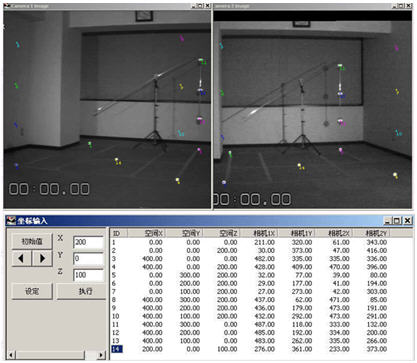

线性标定需要在视场内放置标定架或者选取已知目标进行标定。采集图像后，在系统中读入，选取图像中8个以上已知坐标点，输入其相对设定世界坐标原点的坐标值，执行进行标定操作。

（2）棋盘标定

棋盘标定主要用于小视场的三维测量，如零件尺寸测量，机械臂动态抓取等场景。

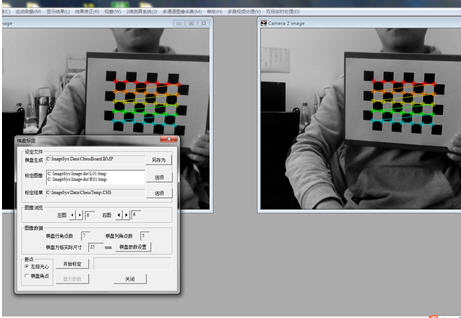

首先生成棋盘，将棋盘图像用A4纸进行打印，贴于刚性平面上。采集到棋盘图像后，对双目相机进行棋盘标定。棋盘标定的参数可以在结束标定后查看。

标定操作方便快速，并且可以根据不同应用场景选用不同的标定方式，从而提高测量精度。

二、多路视频三维测量

对于视频中的多个目标进行运动分析，三维重建。确定视频每一帧中多目标的三维位置。

（1）目标设定方式：通过鼠标点击选定目标；可以同时选定多种不同颜色类型的目标；对不同大小和运动速度的目标，可以设置不同大小处理窗口和选定不同的搜索范围；可以通过点击鼠标右键删除最后设定的目标。

（2）视频播放：可以快速、慢速、点动、拖动等形式自由播放、查看视频，选择跟踪起点位置。

（3）轨迹显示：可以选择3D轨迹的显示与取消。3D计算的数据可以选择cm、mm等单位。多个目标的三维轨迹可以显示在3D窗口上，可以利用鼠标左键进行拖动旋转3D视图，右键进行视图大小的改变。3D跟踪结果数据保存在文件里。

三、双目相机实时三维测量

连接双目相机后，对相机中的多个目标进行实时的目标测量及三维坐标生成。

实时视频检测演示

小球检测

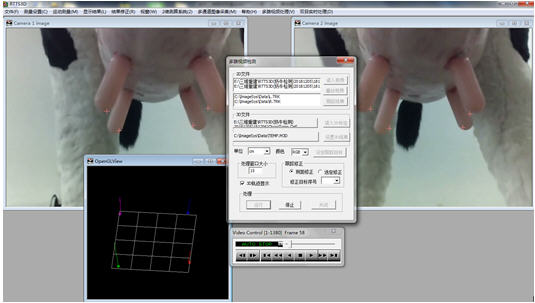

奶牛乳头检测

（1）目标设定方式：通过鼠标点击选定目标；可以同时选定多种不同颜色类型的目标；对不同大小和运动速度的目标，可以设置不同大小处理窗口和选定不同的搜索范围；可以通过点击鼠标右键删除最后设定的目标。

（2）视频采集：可以选择相机装置，对相机进行亮度、对比度、分辨率等调整；可以设定视频的采集帧数，可以选择是否保存处理过程中的视频。

（3）轨迹显示：可以选择3D轨迹的显示与取消。多个目标的三维轨迹可以显示在3D窗口上，可以利用鼠标左键进行拖动旋转3D视图，右键进行视图大小的改变。3D跟踪结果数据保存在文件里。

（4）坐标显示：显示目标当前的三维坐标信息，空间坐标系可以在标定时进行选择，可以选择摄像机左目的光心作为原点，光轴为Z轴，遵循右手坐标系；也可以将棋盘标定时的第一张标定图像的第一个棋盘角点作为原点，棋盘平面作为xy平面。

四、丰富的轨迹数据回放表示功能

实时完成双目视频采集、目标跟踪、3D数据合成功能，对测量的十余个项目以图表或数据形式表示出来。同时具有强大的动态表示功能：动态表示轨迹线图、矢量图等各种计测结果以及与数据的同期表示、设定速度范围的强调表示等。

测量的图表或数据示例图：

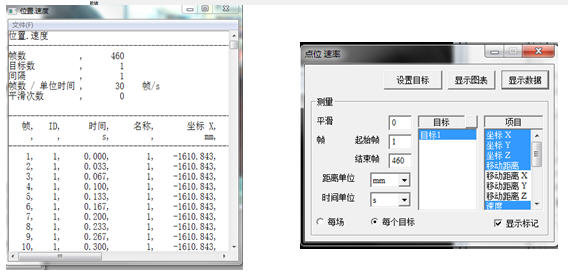

    位置/速度：
