三维运动图像解析系统MIAS3D是一套集多通道同步图像采集、二维运动图像测量、三维数据重建、数据管理、三维轨迹联动表示等多种功能于一体的软件系统。配套通用图像处理和二维运动图像处理两个源代码二次开发平台,共用250多条图像处理函数库。
功能特点:
1. 系统全部采用中文,操作使用更便捷;
2. 多通道同步图像采集、单通道切换图像采集功能;
3. 全套的二维测量功能;
4.标识快速跟踪,不需要反光点和特别照明,设备简洁;
5. 三维的比例设定功能;
6. 二维测量数据的三维合成功能;
7. 多视觉动态表示三维运动轨迹及轨迹与图像联动表示功能;
8. 基于OpenGL的3D运动轨迹自由表示功能;
9. 3ds文件导出功能,导出后可以用3DMax、AutoCAD、ProE等软件读取;
10. 强调表示指定速度区间轨迹功能;
11.测量的二维三维项目有:位置、距离、速度、加速度、角度、角速度、角加速度、角变位、位移量、相对坐标位置等;
12.各种计测结果的图表和文档表示功能;
13.人体各部位重心轨迹的三维、二维测量表示功能;
14.多个三维测量结果数据的合并、连接功能;
15.通用图像处理源代码开发平台功能(选配);
16.运动图像处理源代码开发平台功能(选配)。
技术参数:
1.理论上可以同时处理无数路信号,当前设定为8路。
2. 配套相机及采集帧率
(1)DV摄像机(全型号):PAL 25帧/秒;NTSC 30帧/秒。
(2)模拟(红外)摄像机:PAL(752x582像素)25帧/秒;NTSC(768x494像素)30帧/秒。
(3)一般工业相机(DH系列):30帧/秒。
(4)高速工业相机(BaslerA602f, A602fc)(659x493像素):100帧/秒。
(5)高分辨率、高速红外摄像机(UNIQUP1830CL)(1024x1024像素):30帧/秒;(512x512像素):50帧/秒。
注:不同型号相机的图像采集系统软件和价格不同。
3.操作系统:Windows 2000,Win XP,Win 7。
4.数据输出格式:3DS,M3D,trk,txt,ASCII等,在3DMax、AutoCAD系统内也可读取。
5. 图像数据接口:IEEE1394,USB,PCI卡等。
6. 适应电脑配置:台式机:所有型号相机;笔记本:(1)~(4)型号相机。
应用领域:
1. 人体动作解析;
2.人体重心测量;
3. 运动物体解析;
4. 动物、昆虫、微生物等运动解析;
5. 刚体姿态解析;
6. 浮游物体的震动、冲击解析;
7. 机器人视觉反馈;
8. 科研、教学等。

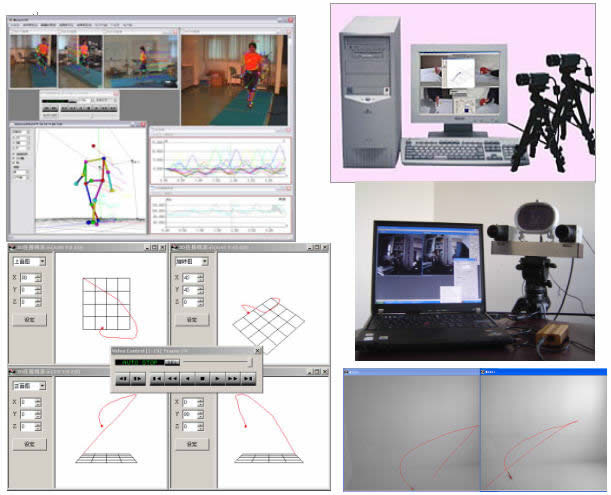

系统构成与处理实例示图:
