在电力系统内，电控柜开关很多，一般呈矩阵排列，并且颜色和形状多样。在日常生产中，需要人工定时核查开关状态，容易引起视觉疲劳，产生判断错误。随着计算机图像处理和数码摄像技术的发展，可以利用现代图像处理技术，代替人力劳动，快速、高效、准确地完成上述工作。

   本系统针对千万级像素的数码相机图像进行处理，在自然光照条件下，实现了开关的定位、分行、分列与逐一开关的状态判断，达到了快速、准确检测的目的。

   应用领域： 电控柜矩阵排列开关的状态检测。

   系统功能： 由于电控柜上的开关个数多、形状颜色各异、体积小，因此采用千万级像素的相机进行拍摄，由于图像数据量大，按常规处理方法不可能达到高速、准确测量的目的。本系统利用线性色差累计、线性颜色跳动累计等分析处理方法，排除了光线变化与不均匀的干扰，实现了对不同颜色、形状开关状态的准确、高速的分析与判断。每幅图像（ 3648 × 2736 像素或 3456 × 2592 像素）的处理时间为 1 秒左右（与开关的数量和复杂程度有关）。

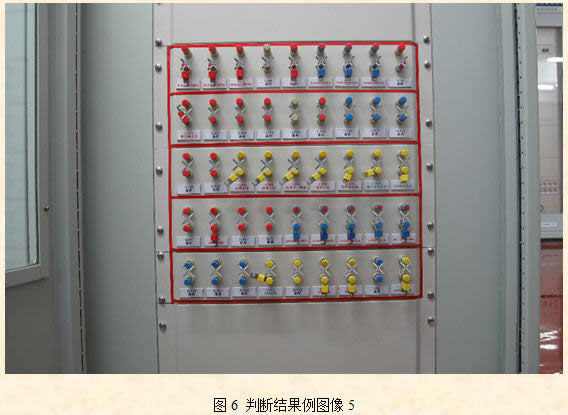

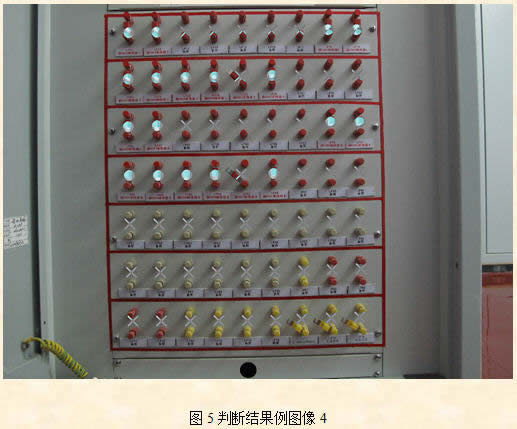

   下面是判断的开关类型以及判断结果的例图像。“Ｏ”表示判断闭合，“×”表示判断打开。
