《Visual C++实用图像处理》

《Visual C++实用图像处理》专业教程

该书现已由【清华大学出版社】出版发行，请预订该书的用户速联系购买事宜。售价48元。
图像处理专业书籍。本书力求通俗易懂，适应不同层次读者的需要。第一章介绍了图像处理的发展现状和图像处理的基本特点；第二章介绍了图像处理的基本概念，以及Visual C++ 图像处理编程的基本方法；以后各章分别介绍了区域分割与提取、边缘检测与提取、图像平滑、图像增强、特征选择与描述、彩色变换、彩色分割、几何变换、频率变换、图像压缩、小波变换等图像处理知识，以及相应的可自由调用的C语言图像处理源程序；在最后的附录里列出了专业版Imgc 的Visual C++界面源程序。该书配套有学习版软件Imgcx和专业版软件Imgc，内容丰富，实用性强，适合于图像处理课程的教学和科研。


《Visual C++实用图像处理》配套软件系统IMGC
　　VC++实用图像处理系统专业版IMGC是一套完全可执行的VC++界面源代码，界面内容除了图像的表示、读入、保存、彩色变灰度以外，还包括图像的2值化处理、微分变换、透视变换、彩色变换、傅里叶变换、小波变换、参数测量…等众多图像处理的基本内容，对应这些内容附有70个图像处理函数的源代码。该软件主要适用于图像处理的教学和科研。与教材《Visual C++实用图像处理》配套使用时，教师可以边向学生传授理论，边讲解处理程序，然后示范处理结果，使学生在实践中学习，可以完全改变传统理论灌输的旧教学模式。在科研上，研究者可以通过复制和改写图像处理的源程序，来达到自己的处理目的，可以节省大量的编程时间。该软件系统对图像处理编程的自学者也非常有用，学习图像处理编程，最好的办法是对现有程序进行修改、然后看看处理结果的变化，该软件系统给自学者提供了在实践中学习的平台。
　　　　以下是该软件系统的部分界面和处理图：

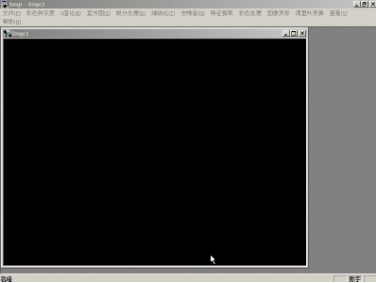

　　1．初始画面

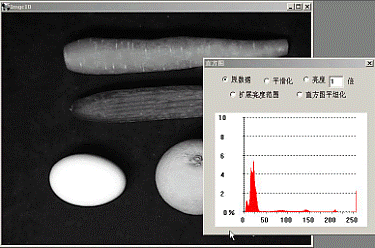

2．直方图表示

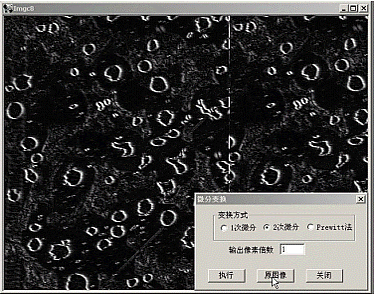

3．微分变换

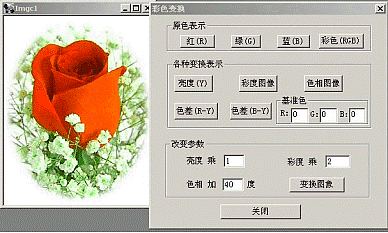

4．彩色变换

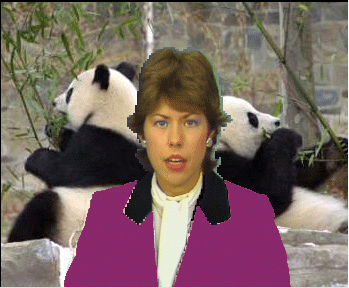

5．图像合成

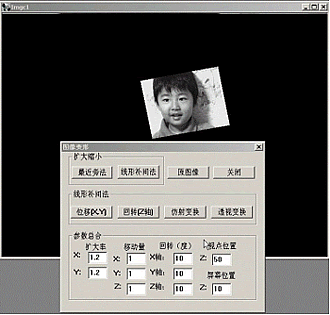

6．图像变换

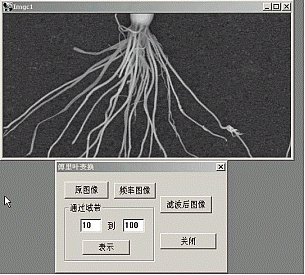

7．傅里叶变换 原图及界面

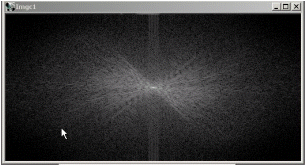

频率图

频率通过域图

滤波后图像

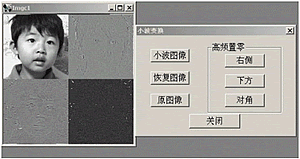

　8．小波变换

提供的图像处理源代码函数一览表：
/*--------------------------提取物体-----------------------------*/
　　1．一般2值化处理
　　void Threshold(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int thresh, int
　　mode);
　　2． 双阈值2值化处理
　　void Threshold_mid(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int
　　thresh_low, int thresh_high);
　　3．反转图像
　　void Reverse_image(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
　　4．像素分布直方图
　　void Histgram(BYTE *image, int xsize, int ysize, long hist[256]);
　　5．计算直方图百分比
　　void CalHistPercent(long hist[], float hist_radio[], float &max_percent);
　　6．直方图平滑化
　　void Hist_smooth(long hist_in[256], long hist_out[256]);
　　7．直方图图像化（图像宽度大于等于64）
　　void Hist_to_image(long hist[256], BYTE* image_hist, int xsize, int ysize);
/*--------------------------提取轮廓-----------------------------*/
　　8．1阶微分边沿检出（梯度算子）
　　void Differential(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float amp);
　　9．2阶微分边沿检出（拉普拉斯算子）
　　void Differential2(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float amp);
　　10．Prewitt法边沿检出
　　void Prewitt(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float amp);
　　11．2值图像的细线化处理
　　void Thinning(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
/*--------------------------消除噪音-----------------------------*/
　　12．去噪音处理（移动平均）
　　void Image_smooth(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
　　13．去噪音处理（中值）
　　void Median(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
　　14．膨胀
　　void Dilation(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
　　15．腐蚀
　　void Erodible(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
/*--------------------------获取清晰图像------------------------*/
　　16．亮度n倍
　　void Brightness_amplify(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float n);
　　17．求亮度范围
　　void Brightness_range(BYTE *image_in, int xsize, int ysize, int *fmax, int *fmin);
　　18．亮度范围扩张
　　void Brightness_expand(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int fmax,
　　int fmin);
　　19．直方图平坦化
　　void Hist_plane(BYTE *image_in, BYTE *image_out, int xsize, int ysize, long hist[256]);
/*--------------------------特征提取-----------------------------*/
　　20．区域标记
　　int Labeling(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int *cnt);
　　21．测算特征数据
　　void Features(BYTE *image_label_in, BYTE *image_label_out, int xsize, int ysize, int
　　cnt, float size[], float length[], float ratio[], int center_x[], int center_y[]);
　　22．抽出具有某圆形度的对象物
　　void Ratio_extract(BYTE *image_label_in, BYTE *image_label_out, int xsize, int ysize,
　　int cnt, float ratio[], float ratio_min, float ratio_max);
　　23．抽出某面积范围的对象物
　　void Size_extract(BYTE *image_label_in, BYTE *image_label_out, int xsize, int ysize, int
　　cnt, float size[], float size_min, float size_max);
　　24．复制模块领域的原图像
　　void Mask_copy(BYTE *image_in, BYTE *image_out, BYTE *image_mask, int xsize, int ysize);
/*--------------------------颜色变换-----------------------------*/
　　25．做彩条
　　void Colorbar(BYTE *image_r, BYTE *image_g, BYTE *image_b, int xsize, int ysize, int
　　level);
　　26．由R、G、B变换亮度、色差信号
　　void Rgb_to_yc(BYTE *image_r, BYTE *image_g, BYTE *image_b, int *y, int *c1, int *c2,
　　int xsize, int ysize);
　　27．色差信号图像化
　　void Yc_to_image(int *data, BYTE *image, int xsize, int ysize);
　　28．由亮度、色差变换R、G、B信号
　　void Yc_to_rgb(int *y, int *c1, int *c2, BYTE *image_r, BYTE *image_g, BYTE *image_b,
　　int xsize, int ysize);
　　29．由色差信号计算彩度和色相
　　void C_to_SH(int *c1, int *c2, int *sat, int *hue, int xsize, int ysize);
　　30．由彩度和色相计算色差信号
　　void SH_to_C(int *sat, int *hue, int *c1, int *c2, int xsize, int ysize);
　　31．由彩度数据变换灰度图像
　　int Sat_to_image(int *sat, BYTE *image_out, int xsize, int ysize);
　　32．由某点的RGB值计算计算彩度和色相
　　void Rgb_to_SH(BYTE r, BYTE g, BYTE b, double *sat, double *hue);
　　33．由色相数据变换灰度图像
　　void Hue_to_image(int *sat, int *hue, double stdhue, BYTE *image_out, int xsize, int
　　ysize);
　　34．改变亮度、彩度和色相
　　void Change_YSH(int *in_y, int *in_sat, int *in_hue, int *out_y, int *out_sat, int
　　*out_hue, float ym, float sm, float hd, int xsize, int ysize);
/*------------------------基于颜色的提取----------------------*/
　　35．计算2维直方图并图像化
　　void Hist2_image(BYTE *image_in1, BYTE *image_in2, BYTE *image_hist, int xsize, int
　　ysize);
　　36．R,G,B的阈值处理
　　void Thresh_color(BYTE *image_in_r, BYTE *image_in_g, BYTE *image_in_b, BYTE
　　*image_out_r, BYTE *image_out_g, BYTE *image_out_b, int thdrl, int thdrm, int thdgl, int
　　thdgm, int thdbl, int thdbm, int xsize, int ysize);
　　37．生成硬合成键
　　void Hard_key(BYTE *image_in_r, BYTE *image_in_g, BYTE *image_in_b, BYTE *image_key, int
　　xsize, int ysize, int thresh);
　　38．生成软合成键
　　void Soft_key(BYTE *image_in_r, BYTE *image_in_g, BYTE *image_in_b, BYTE *image_key, int
　　xsize, int ysize, int thdh, int thdl);
　　39．图像硬合成
　　void Synth(BYTE *image_in1_r, BYTE *image_in1_g, BYTE *image_in1_b, BYTE *image_in2_r,
　　BYTE *image_in2_g, BYTE *image_in2_b, BYTE *image_out_r, BYTE *image_out_g, BYTE 　
　　*image_out_b, BYTE *image_key, int xsize, int ysize);
　　40．图像合成（消除境界线）
　　void S_synth(BYTE *image_in1_r, BYTE *image_in1_g, BYTE *image_in1_b, BYTE *image_in2_r,
　　BYTE *image_in2_g, BYTE *image_in2_b, BYTE *image_out_r, BYTE *image_out_g, BYTE
　　*image_out_b, BYTE *image_key, int xsize, int ysize);
/*--------------------------几何变换-----------------------------*/
　　41．错误的扩大缩小法
　　void Scale_NG(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float zx, float zy);
　　42．扩大、缩小（最近旁法）
　　void Scale_near(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float zx, float
　　zy);
　　43．扩大、缩小（线性补间法）
　　void Scale(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float zx, float zy);
　　44．位移（线性补间法）　
　　void Shift(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float px, float py);
　　45．回转（线性补间法）
　　void Rotation(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float deg);
　　46．仿射变换（移动、旋转、放大缩小）
　　void Affine(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float deg, float zx,
　　float zy, float px, float py);
　　47．透视变换（线性补间法）
　　void Perspective(BYTE *image_in, BYTE *image_out, int xsize, int ysize, float ax, float
　　ay, float px, float py, float pz, float rz, float rx, float ry, float v, float s);
/*---------------傅里叶变换程序---------------------------------*/
　　48．1次傅里叶变换
　　int FFT1(float a_rl[], float a_im[], int ex, int inv);
　　49．1次傅里叶变换的主计算部分
　　void fft1core(float a_rl[], float a_im[], int length, int ex, float sin_tbl[], float
　　cos_tbl[], float buf[]);
　　50．2次傅里叶变换
　　int FFT2 (float *a_rl, float *a_im, int inv, int xsize, int ysize);　
　　51．将2次FFT的变换结果频率域图像化
　　int FFTImage(BYTE *image_in, BYTE *image_out, int xsize, int ysize);
　　52．2次FFT的滤波处理、滤波后的频率域图像化
　　int FFTFilter(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int a, int b);
　　53．图像的2次FFT变换、滤波处理、逆傅里叶变换
　　int FFTFilterImage(BYTE *image_in, BYTE *image_out, int xsize, int ysize, int a, int b);
/*---------------图像压缩程序---------------------------------*/
　　54．预测编码 DPCM （预测法(1)：处理一行区域）
　　void Dpcm1(BYTE* image_in, int xsize, int line, short *data_out);
　　55．预测编码 DPCM （预测法(2)：处理一行区域）
　　void Dpcm2(BYTE* image_in, int xsize, int line, short *data_out);
　　56．DPCM数据分布直方图
　　void Histgram_dpcm(BYTE *image, int xsize, int ysize, long hist[512]);
　　57．计算DPCM直方图百分比
　　void CalHistPercent_dpcm(long hist[], float hist_radio[], float &max_percent);
　　58．DPCM的解码 （预测法(1)：处理一行区域）
　　void Idpcm1(short *data_in, int xsize, int line, BYTE* image_out);
　　59．DPCM的解码 （预测法(2)：处理一行区域）
　　void Idpcm2(short *data_in, int xsize, int line, BYTE* image_out);
　　60．变长编码
　　int Vlcode(short int data_in[], int no, char vlc_out[]);
　　61．变长编码的解码
　　void Ivlcode(char vlc_in[], int no, short int data_out[]);
　　62．由DPCM码到变长码的变换
　　int Event(short dt);
　　63．由变长码到DPCM码的转换
　　int Ievent(short ev);　
　　64．DPCM + 变长编码
　　int Dpcm_vlcode(BYTE *image_in, int xsize, int ysize, BYTE* image_buf);
　　65．DPCM + 变长编码的解码
　　int Idpcm_vlcode(BYTE *image_buf, BYTE *image_out, int xsize, int ysize);
/*------------------ 离散小波变换程序--------------------------------*/
　　66．2维小波变换
　　void Wavelet2d (BYTE *image_in, int xsize, int ysize, double *s1, double *w1v, double
　　*w1h, double *w1d);
　　67．2维小波信号图像化
　　void Wavelet2d_image (double *s1, double *w1v, double *w1h, double *w1d, BYTE *image_
　　out, int xsize, int ysize);
　　68．2维逆小波变换
　　void Iwavelet2d (double *s1, double *w1v, double *w1h, double *w1d, BYTE *image_out, int
　　xsize, int ysize );
　　69．1维小波变换
　　void Wavelet1d (double *s0, int s_len, double *p, double *q, int sup, double *s1, double
　　*w1);
　　70．1维逆小波变换
　　void Iwavelet1d (double *s1, double *w1, int s_len, double *p, double *q, int sup,
　　double *s0);

提供的图像表示、存取DLL函数一览表：
　　1．建立图像表示用Dib
　　EXIMPORT int CreateDispDib(CDC* pDC, int xsize, int ysize);
　　2．消除Dib
　　EXIMPORT void DeleteDispDib(void);
　　3.建立参考窗口读入图像
　　EXIMPORT int Load_imagefile_bmp();
　　4．直接输入文件名读入图像
　　EXIMPORT int Load_original_image(CString filename);
　　5．读灰度图像数据到设定内存
　　EXIMPORT int ReadImageData(BYTE *image);
　　6．读彩色图像数据到设定内存
　　EXIMPORT int ReadImageDataRGB(BYTE *imageR, BYTE *imageG, BYTE *imageB);
　　7．图像保存
　　EXIMPORT BOOL Save_imagefile_bmp();
　　8．图像另存为
　　EXIMPORT BOOL SaveAs_imagefile_bmp();
　　9．获得图像横向大小
　　EXIMPORT int GetXSize();
　　10．获得图像纵向大小
　　EXIMPORT int GetYSize();
　　11．获得图像数据指针
　　EXIMPORT LPBYTE GetImage();
　　12．获得图像类型（灰度、彩色）
　　EXIMPORT int GetImageType();
　　13．表示内存内的灰度图像
　　EXIMPORT void Disp_image(BYTE *image);
　　14．表示内存内的彩色图像
　　EXIMPORT void Disp_imageRGB( BYTE *imageR, BYTE *imageG, BYTE *imageB);
　　15．获得表示图像的名称
　　EXIMPORT void GetImageFileName(char *cFileName);
　　16．设定表示图像的名称
　　EXIMPORT void PutImageFileName(CString fn);
　　17．获得表示的Dib
　　EXIMPORT CDib* GetDib(void);
　　18.设定表示的Dib
　　EXIMPORT void PutDib(CDib *pDib);
　　19.彩色图像变灰度图像
　　EXIMPORT int Color_to_mono();
