与《实用图像处理与分析》配套的源代码软件DIPA是一套完全可执行的VC++界面源代码，界面内容除了图像的表示、读入、保存、彩色变灰度以外，还包括图像的2值化处理、微分变换、几何变换、彩色变换、参数测量、傅里叶变换、小波变换、Hough变换、模式识别、神经网络、遗传算法、图像压缩等功能，提供有近100个图像处理与分析函数的源代码。该软件主要适用于图像处理的教学和科研。与教材《实用图像处理与分析》配套使用时，教师可以边向学生传授理论，边讲解处理程序，然后示范处理结果，也可以以此为参照帮助学生调试练习中的程序错误。学生可以通过参考和复制来完成自己的编程练习。在科研上，研究者可以通过复制和改写图像处理的源程序，来完成自己的程序编写，可以节省大量的编程时间。该软件系统对图像处理编程的自学者也非常有用，学习图像处理编程，最好的办法是对现有程序进行修改、然后看看处理结果的变化，该软件系统给自学者提供了在实践中学习的平台。作为教学参考，在《实用图像处理与分析》的配套光盘里附录了该软件系统的演示版DIPA，该演示版只能演示处理教材上的图像，而且不能保存处理结果图像。

　以下是该软件系统的部分界面和处理图：　　

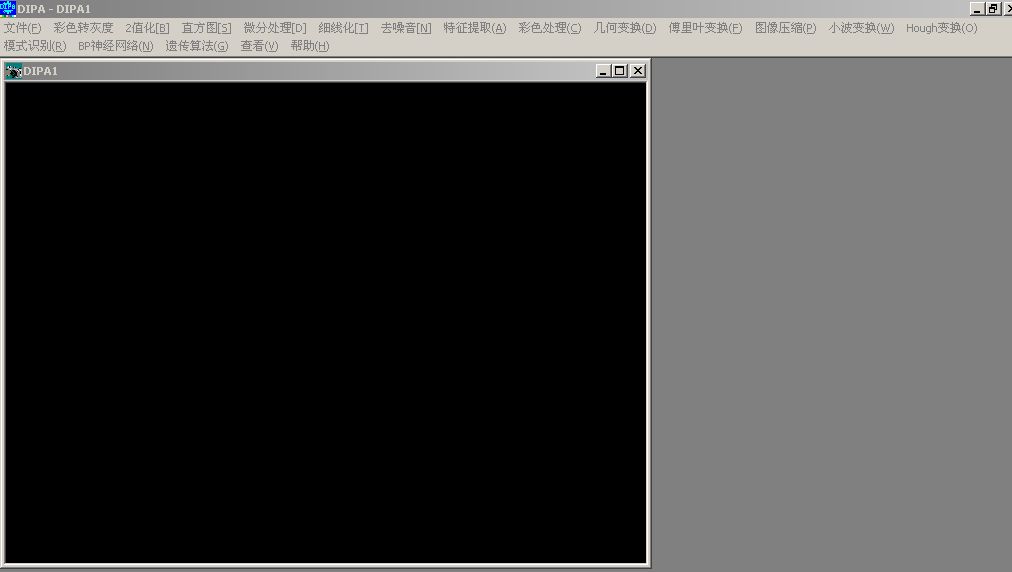

1．初期画面

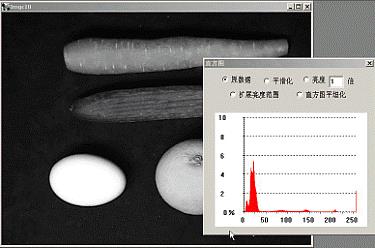

2．直方图表示

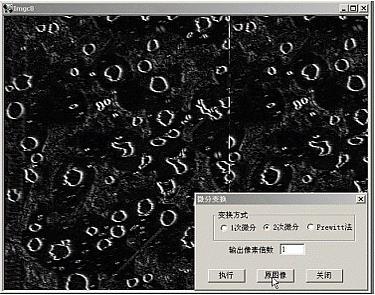

3．微分变换

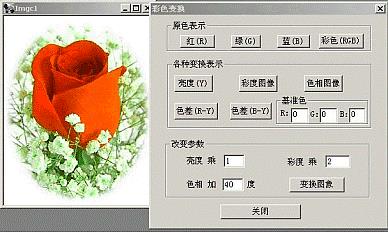

4．彩色变换

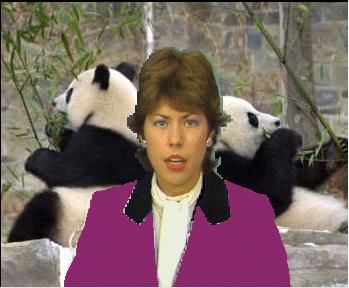

5．图像合成

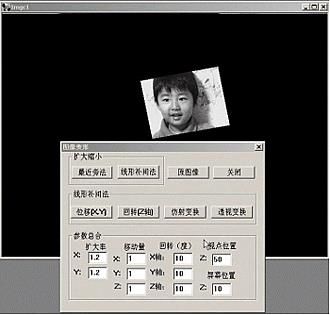

6．图像变换

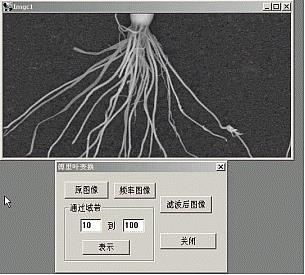

7．傅立叶变换

原图及界面

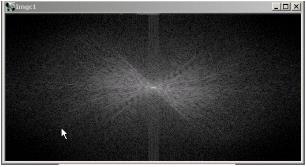

频率图

频率通过域图

滤波后图像

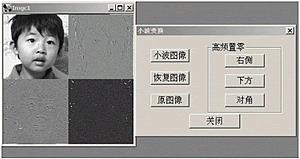

8．小波变换

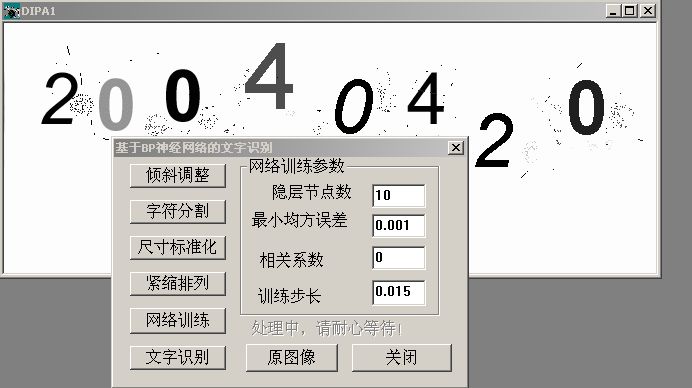

9．BP神经网络的文字识别

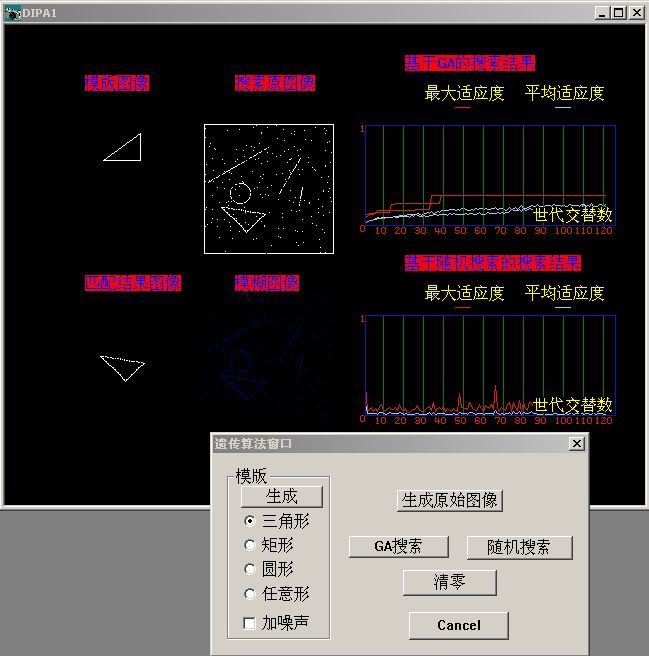

10．遗传算法的模式识别

提供的图像处理源代码函数一览表：

/--------------------------提取物体-----------------------------/

//一般2值化处理

void Threshold(BYTE image_in, BYTE image_out, int xsize, int ysize, int thresh, int mode);

// 双阈值2值化处理

void Threshold_mid(BYTE image_in, BYTE image_out, int xsize,

int ysize, int thresh_low, int thresh_high);

//反转图像

void Reverse_image(BYTE image_in, BYTE image_out, int xsize, int ysize);

//像素分布直方图

void Histgram(BYTE image, int xsize, int ysize, long hist[256]);

//计算直方图百分比

void CalHistPercent(long hist[], float hist_radio[], float &max_percent);

//直方图平滑化

void Hist_smooth(long hist_in[256], long hist_out[256]);

//直方图图像化（图像宽度大于等于64）

void Hist_to_image(long hist[256], BYTE image_hist, int xsize, int ysize);

/--------------------------提取轮廓-----------------------------/

//1阶微分边沿检出（梯度算子）

void Differential(BYTE image_in, BYTE image_out, int xsize, int ysize, float amp);

//2阶微分边沿检出（拉普拉斯算子）

void Differential2(BYTE image_in, BYTE image_out, int xsize, int ysize, float amp);

//Prewitt法边沿检出

void Prewitt(BYTE image_in, BYTE image_out, int xsize, int ysize, float amp);

//2值图像的细线化处理

void Thinning(BYTE image_in, BYTE image_out, int xsize, int ysize);

/--------------------------消除噪音-----------------------------/

//去噪音处理（移动平均）

void Image_smooth(BYTE image_in, BYTE image_out, int xsize, int ysize);

//去噪音处理（中值）

void Median(BYTE image_in, BYTE image_out, int xsize, int ysize);

//膨胀

void Dilation(BYTE image_in, BYTE image_out, int xsize, int ysize);

//腐蚀

void Erodible(BYTE image_in, BYTE image_out, int xsize, int ysize);

/--------------------------获取清晰图像------------------------/

//亮度n倍

void Brightness_amplify(BYTE image_in, BYTE image_out, int xsize, int ysize, float n);

//求亮度范围

void Brightness_range(BYTE image_in, int xsize, int ysize, int fmax, int fmin);

//亮度范围扩张

void Brightness_expand(BYTE image_in, BYTE image_out, int xsize, int ysize,

int fmax, int fmin);

//直方图平坦化

void Hist_plane(BYTE image_in, BYTE image_out, int xsize, int ysize, long hist[256]);

/--------------------------特征提取-----------------------------/

//区域标记

int Labeling(BYTE image_in, BYTE image_out, int xsize, int ysize, int cnt);

//测算特征数据

void Features(BYTE image_label_in, BYTE image_label_out, int xsize, int ysize,

int cnt, float size[], float length[], float ratio[], int center_x[], int center_y[]);

//抽出具有某圆形度的对象物

void Ratio_extract(BYTE image_label_in, BYTE image_label_out, int xsize, int ysize,

int cnt, float ratio[], float ratio_min, float ratio_max);

//抽出某面积范围的对象物

void Size_extract(BYTE image_label_in, BYTE image_label_out, int xsize, int ysize,

int cnt, float size[], float size_min, float size_max);

//复制模块领域的原图像

void Mask_copy(BYTE image_in, BYTE image_out, BYTE image_mask, int xsize, int ysize);

/--------------------------颜色变换-----------------------------/

//做彩条

void Colorbar(BYTE image_r, BYTE image_g, BYTE image_b,

int xsize, int ysize, int level);

//由R、G、B变换亮度、色差信号

void Rgb_to_yc(BYTE image_r, BYTE image_g, BYTE image_b,

int y, int c1, int c2, int xsize, int ysize);

//色差信号图像化

void Yc_to_image(int data, BYTE image, int xsize, int ysize);

//由亮度、色差变换R、G、B信号

void Yc_to_rgb(int y, int c1, int c2, BYTE image_r, BYTE image_g,

BYTE image_b, int xsize, int ysize);

//由色差信号计算彩度和色相

void C_to_SH(int c1, int c2, int sat, int hue, int xsize, int ysize);

//由彩度和色相计算色差信号

void SH_to_C(int sat, int hue, int c1, int c2, int xsize, int ysize);

//由彩度数据变换灰度图像

int Sat_to_image(int sat, BYTE image_out, int xsize, int ysize);

//由某点的RGB值计算计算彩度和色相

void Rgb_to_SH(BYTE r, BYTE g, BYTE b, double sat, double hue);

//由色相数据变换灰度图像

void Hue_to_image(int sat, int hue, double stdhue,

BYTE image_out, int xsize, int ysize);

//改变亮度、彩度和色相

void Change_YSH(int in_y, int in_sat, int in_hue, int out_y,

int out_sat, int out_hue, float ym, float sm, float hd, int xsize, int ysize);

/------------------------基于颜色的提取----------------------/

//计算2维直方图并图像化

void Hist2_image(BYTE image_in1, BYTE image_in2, BYTE image_hist, int xsize, int ysize);

//R,G,B的阈值处理

void Thresh_color(BYTE image_in_r, BYTE image_in_g, BYTE image_in_b,

BYTE image_out_r, BYTE image_out_g, BYTE image_out_b,

int thdrl, int thdrm, int thdgl, int thdgm, int thdbl, int thdbm,

int xsize, int ysize);

//生成硬合成键

void Hard_key(BYTE image_in_r, BYTE image_in_g, BYTE image_in_b,

BYTE image_key, int xsize, int ysize, int thresh);

//生成软合成键

void Soft_key(BYTE image_in_r, BYTE image_in_g, BYTE image_in_b,

BYTE image_key, int xsize, int ysize, int thdh, int thdl);

// 图像硬合成

void Synth(BYTE image_in1_r, BYTE image_in1_g, BYTE image_in1_b, BYTE image_in2_r, BYTE image_in2_g, BYTE image_in2_b, BYTE image_out_r, BYTE image_out_g, BYTE image_out_b, BYTE image_key, int xsize, int ysize);

//图像合成（消除境界线）

void S_synth(BYTE image_in1_r, BYTE image_in1_g, BYTE image_in1_b,

BYTE image_in2_r, BYTE image_in2_g, BYTE image_in2_b,

BYTE image_out_r, BYTE image_out_g, BYTE image_out_b,

BYTE image_key, int xsize, int ysize);

/--------------------------几何变换-----------------------------/

//错误的扩大缩小法

void Scale_NG(BYTE image_in, BYTE image_out, int xsize, int ysize, float zx, float zy);

//扩大、缩小（最近旁法）

void Scale_near(BYTE image_in, BYTE image_out, int xsize, int ysize, float zx, float zy);

//扩大、缩小（线性补间法）

void Scale(BYTE image_in, BYTE image_out, int xsize, int ysize, float zx, float zy);

//位移（线性补间法）

void Shift(BYTE image_in, BYTE image_out, int xsize, int ysize, float px, float py);

//回转（线性补间法）

void Rotation(BYTE image_in, BYTE image_out, int xsize, int ysize, float deg);

//仿射变换（移动、旋转、放大缩小）

void Affine(BYTE image_in, BYTE image_out, int xsize, int ysize, float deg,

float zx, float zy, float px, float py);

//透视变换（线性补间法）

void Perspective(BYTE image_in, BYTE image_out, int xsize, int ysize, float ax, float ay,

float px, float py, float pz, float rz,

float rx, float ry, float v, float s);

/-------------------Hough变换---------------------------------/

//一般hough变换

void Hough_general(BYTE image_in, BYTE image_out, int xsize, int ysize);

//过已知点hough变换

void Hough_d_point(BYTE image_in, BYTE image_out, int xsize, int ysize, int px, int py);

/---------------傅里叶变换程序---------------------------------/

//1次傅里叶变换

int FFT1(float a_rl[], float a_im[], int ex, int inv);

//1次傅里叶变换的主计算部分

void fft1core(float a_rl[], float a_im[], int length,

int ex, float sin_tbl[], float cos_tbl[], float buf[]);

//2次傅里叶变换

int FFT2 (float a_rl, float a_im, int inv, int xsize, int ysize);

//将2次FFT的变换结果频率域图像化

int FFTImage(BYTE image_in, BYTE image_out, int xsize, int ysize);

//2次FFT的滤波处理、滤波后的频率域图像化

int FFTFilter(BYTE image_in, BYTE image_out, int xsize, int ysize, int a, int b);

//图像的2次FFT变换、滤波处理、逆傅里叶变换

int FFTFilterImage(BYTE image_in, BYTE image_out, int xsize, int ysize, int a, int b);

/------------------ 离散小波变换程序--------------------------------/

//2维小波变换

void Wavelet2d (BYTE image_in, int xsize, int ysize, double s1, double w1v,

double w1h, double w1d);

//2维小波信号图像化

void Wavelet2d_image (double s1, double w1v, double w1h, double w1d,

BYTE image_out, int xsize, int ysize);

//2维逆小波变换

void Iwavelet2d (double s1, double w1v, double w1h, double w1d,

BYTE image_out, int xsize, int ysize );

//1维小波变换

void Wavelet1d (double s0, int s_len, double p, double q,

int sup, double s1, double w1);

//1维逆小波变换

void Iwavelet1d (double s1, double w1, int s_len, double p,

double q, int sup, double s0);

/---------------------模式识别---------------------------------/

//K-邻近法模式识别

void KMeans(double Pattern, int NumPatterns, int SizeVector, int NumClusters, aCluster Cluster);

/---------------------神经网络文字识别---------------------------------/

//倾斜调整

void Slope_adjust(BYTE image_in, BYTE image_out, int xsize, int ysize);

//文字分割

CRectLink Char_segment(BYTE image_in, int xsize, int ysize, int &digicount);

//文字宽度调整

void Std_char_rect(BYTE image_in, BYTE image_out, int xsize, int ysize, CRectLink &charRect);

//文字规整排列

void Auto_align(BYTE image_in, BYTE image_out, int xsize, int ysize, CRectLink &charRect);

//申请2维双精度实数数组

double alloc_2d_dbl(int m, int n);

//提取特征向量

void Code(BYTE image_in, int xsize, int ysize, int num, double data );

//BP网络训练

void BpTrain(double data_in, double data_out, int n_in, int n_hidden, double min_ex, double momentum, double eta, int num);

//读取各层结点数目

bool r_num(int n,char name);

//文字识别

void CodeRecognize(double data_in, int num ,int n_in,int n_hidden,int n_out);

/---------------------遗传算法---------------------------------/

//画直线

void Draw_line (BYTE image, int xsize, int sx, int sy, int ex, int ey, unsigned char gray_level);

//画点

void Draw_point (BYTE image, int xsize, int x, int y, unsigned char gray_level);

//画园

void Draw_circle (BYTE image, int xsize, int ysize, int x_center, int y_center, int radius,

unsigned char gray_level);

//画矩形

int Draw_rectangle( BYTE image, int xsize, int ysize ,int sx, int sy, int ex, int ey,

unsigned char draw_gray_level );

//画数字

void Draw_number_image(BYTE image, int xsize, int ysize, int number, int x, int y,

BYTE char_gray); //注：该函数不对外提供

//染色体的二点交叉函数

void two_crossover( unsigned char gene, int g1, int g2, int g3, int g4, int length );

//染色体的变异

void ga_mutation(unsigned char gene, int pop_size, int length, double m_rate );

//染色体的变异,由g1、g2的亲代，生成g3、g4的子代

void make_offspring( int g1, int g2, int g3, int g4 );

//简单GA的选择函数

void ga_reproduction();

//生成模板

void Ga_set_model(BYTE image, int xsize, int ysize, int sx, int sy, int ex, int ey, int model_type, int noise);

//生成原图像

void Ga_set_image(BYTE image, BYTE image_dim, int xsize, int ysize, int sx, int sy, int ex, int ey);

//基于GA的搜索

void Ga_search(BYTE image, BYTE image_him, int xsize, int ysize, int xsize_dim);

// 基于随机搜索的搜索

void Random_search(BYTE image, BYTE image_dim, int xsize, int ysize, int xsize_dim);

/---------------图像压缩程序---------------------------------/

//预测编码 DPCM （预测法(1)：处理一行区域）

void Dpcm1(BYTE image_in, int xsize, int line, short data_out);

//预测编码 DPCM （预测法(2)：处理一行区域）

void Dpcm2(BYTE image_in, int xsize, int line, short data_out);

//DPCM数据分布直方图

void Histgram_dpcm(BYTE image, int xsize, int ysize, long hist[512]);

//计算DPCM直方图百分比

void CalHistPercent_dpcm(long hist[], float hist_radio[], float &max_percent);

//DPCM的解码（预测法(1)：处理一行区域）

void Idpcm1(short data_in, int xsize, int line, BYTE image_out);

//DPCM的解码（预测法(2)：处理一行区域）

void Idpcm2(short data_in, int xsize, int line, BYTE image_out);

//变长编码

int Vlcode(short int data_in[], int no, char vlc_out[]);

//变长编码的解码

void Ivlcode(char vlc_in[], int no, short int data_out[]);

//由DPCM码到变长码的变换

int Event(short dt);

//由变长码到DPCM码的转换

int Ievent(short ev);

//DPCM + 变长编码

int Dpcm_vlcode(BYTE image_in, int xsize, int ysize, BYTE image_buf);

//DPCM + 变长编码的解码

int Idpcm_vlcode(BYTE image_buf, BYTE image_out, int xsize, int ysize);

链接：配套教材《实用数字图像处理与分析》
